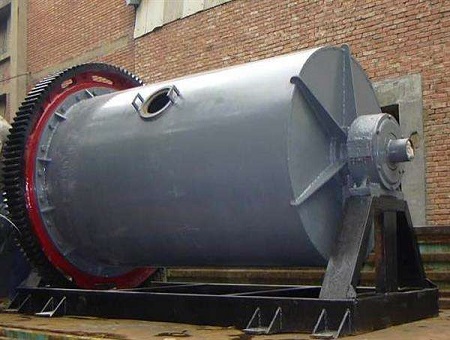

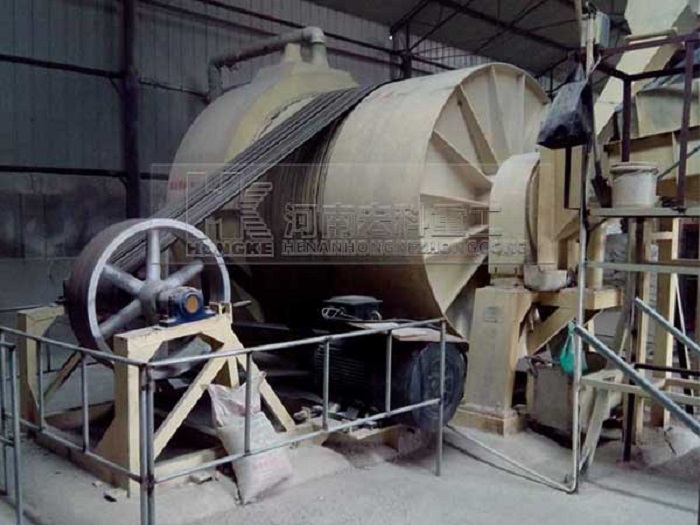

間歇式球磨機介紹
間歇球磨機是物料被破碎之后,再進行粉碎的關鍵設備。球磨機廣泛應用于水泥,硅酸鹽制品,新型建筑材料、耐火材料、化肥、黑色與有色金屬選礦以及玻璃陶瓷等生產行業,對各種礦石和其它可磨性物料進行干式或濕式粉磨。
間歇式球磨機的工作原理
間歇式球磨機為臥式筒形旋轉裝置,外沿齒輪傳動,兩倉,格子型球磨機。物料由進料裝置經入料中空軸螺旋均勻地進入磨機一倉,該倉內有階梯襯板或波紋襯板,內裝不同規格鋼球,筒體轉動產生離心力將鋼球帶到指定高度后落下,對物料產生重?fù)艉脱心プ饔谩N锪显谝粋}(cāng)達到粗磨后,經單層隔倉板進入二倉,該倉內鑲有平襯板,內有鋼球,將物料進一步研磨。粉狀物通過卸料箅板排出,完成粉磨作業。
間歇球磨機結構與分類
間歇球磨機由給料部、出料部、回轉部、傳動部(減速機,小傳動齒輪,電機,電控)等主要部分組成。中空軸采用鑄鋼件,內襯可拆換,回轉大齒輪采用鑄件滾齒加工,筒體內鑲有耐磨襯板,具有良好的耐磨性。本機運轉平穩,工作可靠。
注:根據物料及排礦方式,可選擇干式球磨機和濕式格子型球磨機。
其分類情況大致如下:
一、根據磨礦提質的類型可以分為:
(1)球磨機介質為金屬球(鋼球或鑄鐵球)。
(2)棒磨機介質為鋼棒。
(3)礫磨機以礫石作為磨礦介質。
(4)自磨機靠礦石的大塊作磨礦介質,有時也加入少量的鋼球。
二、根據排礦方式可以分為:
(1)溢流型磨礦機它是通過排礦端的中空軸頸自由溢出礦漿的。
(2)格子型球磨機它是借助安裝在排料端的格子板上的孔隙進行排料的。
(3)周邊排料式磨礦機它是通過筒體周邊排料。
三、根據筒體形狀的不同可以分為:
(1)短筒型磨礦機L/D≤1。0—1。5(L為磨機的長度。D為磨礦機的直徑)。
(2)長筒型磨礦機,L/D≥1。5。當L/D為5—6時,則稱為管磨機,在其內部又分為幾個室,稱多室磨礦機,一般多用于水泥工業。
間歇球磨機的技術參數
規格型號 | 筒體轉速(r/min) | 裝球量 | 進料力度 | 出料力度 | 產量(t/h) | 電機功率 | 總重量 |
Ф900×1800 | 36-38 | 1.5 | ≤20 | 0.075-0.89 | 0.65-2 | 18.5 | 5.5 |
Ф900×3000 | 36 | 2.7 | ≤20 | 0.075-0.89 | 1.1-3.5 | 22 | 6.7 |
Ф1200×2400 | 36 | 3 | ≤25 | 0.075-0.4 | 1.5-4.8 | 30 | 12 |
Ф1200×3000 | 36 | 3.5 | ≤25 | 0.074-0.4 | 1.6-5 | 37 | 12.8 |
Ф1200×4500 | 32.4 | 5 | ≤25 | 0.074-0.4 | 1.6-5.8 | 55 | 13.8 |
Ф1500×3000 | 29.7 | 7.5 | ≤25 | 0.074-0.4 | 2-5 | 75 | 16.8 |
Ф1500×4500 | 27 | 11 | ≤25 | 0.074-0.4 | 3-6 | 110 | 21 |
Ф1500×5700 | 28 | 12 | ≤25 | 0.074-0.4 | 3.5-6 | 130 | 25.8 |
Ф1800×3000 | 25.4 | 11 | ≤25 | 0.074-0.4 | 4-10 | 130 | 29 |
Ф1830×4500 | 25.4 | 15 | ≤25 | 0.074-0.4 | 4.5-12 | 155 | 35.5 |
Ф1830×6400 | 24.1 | 21 | ≤25 | 0.074-0.4 | 6.5-15 | 210 | 43 |
Ф1830×7000 | 24.1 | 23 | ≤25 | 0.074-0.4 | 7.5-17 | 245 | 43.8 |
Ф2100×3000 | 23.7 | 15 | ≤25 | 0.074-0.4 | 6.5-36 | 155 | 34.8 |
Ф2100×4500 | 23.7 | 24 | ≤25 | 0.074-0.4 | 8-43 | 245 | 38 |
Ф2100×7000 | 23.7 | 26 | ≤25 | 0.074-0.4 | 8-48 | 280 | 56.6 |
Ф2200×4500 | 21.5 | 35 | ≤25 | 0.074-0.4 | 9-45 | 280 | 51.8 |
Ф2200×6500 | 21.7 | 35 | ≤25 | 0.074-0.4 | 14-26 | 280 | 60 |
Ф2200×7000 | 21.7 | 35 | ≤25 | 0.074-0.4 | 15-28 | 380 | 62 |
Ф2200×7500 | 21.7 | 35 | ≤25 | 0.074-0.4 | 15-30 | 380 | 64.8 |
Ф2400×3000 | 21 | 23 | ≤25 | 0.074-0.4 | 7-50 | 245 | 54 |
Ф2400×4500 | 21 | 30 | ≤25 | 0.074-0.4 | 8.5-60 | 320 | 65 |
Ф2700×4000 | 20.7 | 40 | ≤25 | 0.074-0.4 | 12-80 | 380 | 94 |
Ф2700×4500 | 20.7 | 48 | ≤25 | 0.074-0.4 | 12-90 | 480 | 102 |
Ф3200×4500 | 18 | 65 | ≤25 | 0.074-0.4 | 按工藝條件定 | 800 | 137 |
Ф3600×4500 | 17 | 90 | ≤25 | 0.074-0.4 | 按工藝條件定 | 850 | 158 |
Ф3600×6000 | 17 | 110 | ≤25 | 0.074-0.4 | 按工藝條件定 | 1250 | 175 |
Ф3600×8500 | 18 | 131 | ≤25 | 0.074-0.4 | 45.8-256 | 1800 | 252 |
Ф4000×5000 | 16.9 | 121 | ≤25 | 0.074-0.4 | 45-208 | 1500 | 203 |
Ф4000×6000 | 16.9 | 146 | ≤25 | 0.074-0.4 | 65-248 | 1600 | 218 |
Ф4000×6700 | 16.9 | 149 | ≤25 | 0.074-0.4 | 45-252 | 1800 | 238 |
Ф4500×6400 | 15.6 | 172 | ≤25 | 0.074-0.4 | 54-306 | 2000 | 280 |
Ф5030×6400 | 14.4 | 216 | ≤25 | 0.074-0.4 | 68-386 | 2500 | 320 |
Ф5030×8300 | 14.4 | 226 | ≤25 | 0.074-0.4 | 88-500 | 3300 | 403 |
Ф5500×8500 | 13.8 | 338 | ≤25 | 0.074-0.4 | 108-615 | 4500 | 525 |
河南宏科是間歇球磨機的生產廠家,我們生產各種間歇式球磨機
想要了解或者咨詢間歇球磨機價格的可以聯系我們的客服:0371-67846980。
